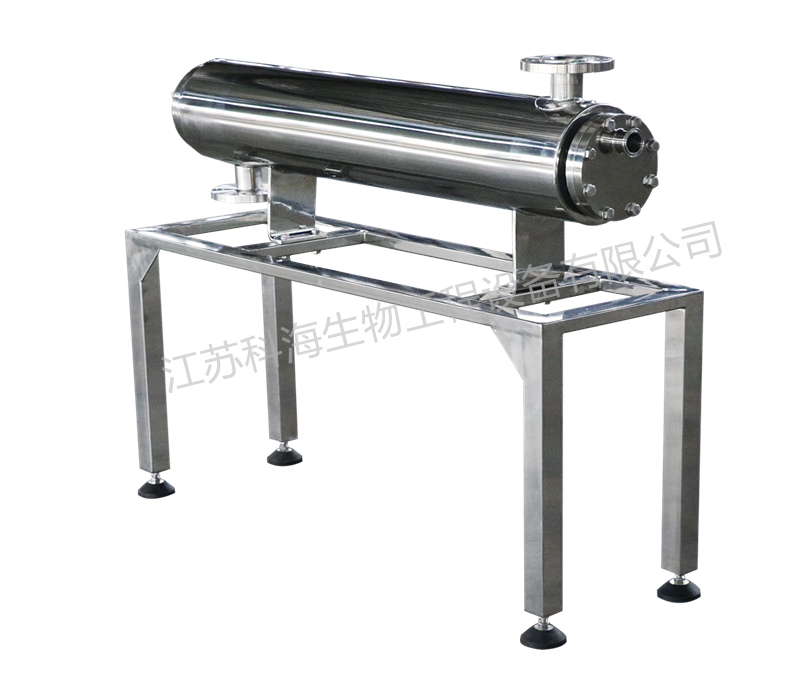

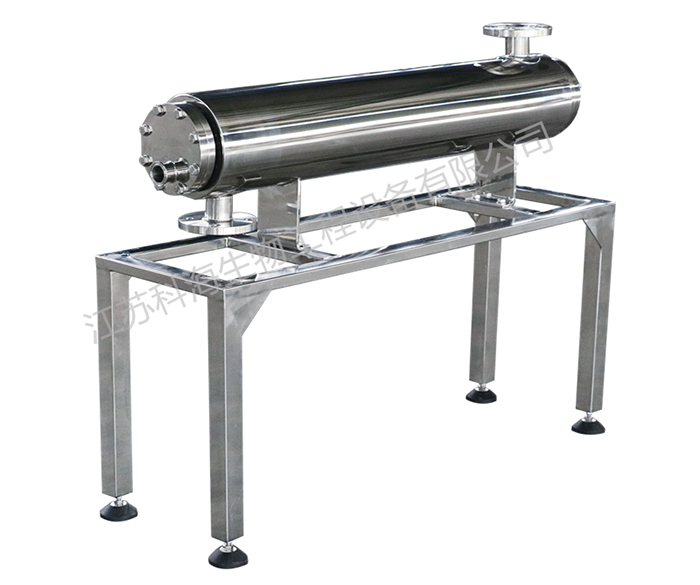

卫生级换热器

产品说明

KRH系列洁净型列管式双管板换热器，为医药行业专业设计制造，符合国家药品生产GMP认证要求，也符合美国FDA欧盟WHO要求。设备设计精良、结构合理、换热效率高、全逆流多程热交换原理，容易清洗，安装维修方便快捷，具有管壳式换热器的通用优点。设备制造工艺复杂，焊接全部采用圆滑过渡，无死角。盲管、料液、水能够充分排除干净无残留，确保两种介质在热交换过程中无交叉污染，有效防止料液染菌。

二、结构组成：

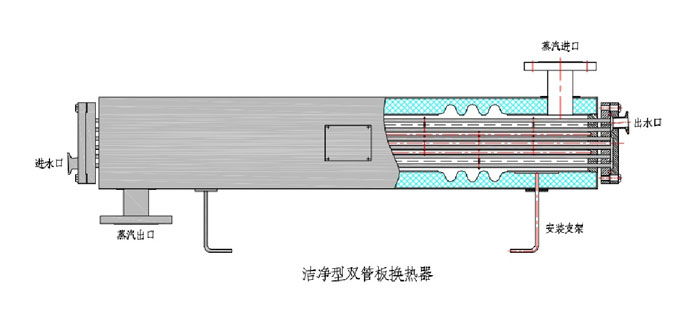

1．由两个管箱、涨焊双管板式换热器壳体、多组换热管、ASME卫生型快开式接头（管程）、HG20592法兰接口（壳程）、壳体外部不锈钢SUS304保温层、两个管式支腿等组成。换热面积大于1.0㎡以上的换热器为了增加换热器的传热效果，利用隔板将管程分隔为多程（2～3程），使水在管程内流速增大，管内水的流速维持在2～3m/s。按照全逆流热交换的原理，液体介质(或冷介质)走管程, 气体介质(或热介质)走壳程。本机使用为卧式放置。本机使用的材质为：凡和管程及壳程接触的过流材质均为316L（00Gr17Ni14MO2），其余支腿和保温外壳等材质为SUS304，密封材质为：聚四氟乙烯（PTFE）。整机全部采用不锈钢制造。本机全部采用洁净式设计，管程抛光精度为Ra≤0.4um双管板涨焊结构,设计结构保证可以排净冷凝器内的余水。

2．本换热器为卧式多程列管式双管板热交换器。

3．双管板列管式换热器与单管板换热器区别：单管板换热器制造是通过一块管板来分隔管程和壳程，容易造成管程和壳程的料液交叉感染。而且换热器在停止工作后，内部残留的积水不能完全排除，增加了料液被污染的风险。

三、主要用途

 配置药液系统、注射用水、纯化水、巴氏杀毒、过热水灭菌、输送循环管路系统冷却和加热；洁净蒸汽、高纯蒸汽的冷凝和冷却

四、技术指标
